표면거칠기, 왜 이렇게까지 중요할까? - Ra, Rq, Rz 개념부터 측정, 도면, 표기, 실무 팁까지!

 표면거칠기(Surface roughness)는 마찰, 마모, 피로, 씰링, 코팅 접착력 등에 직결되는 핵심 품질 지표로 Ra(평균), Rq(RMS), Rz(피크-벨리)와 같은 지표들이 존재한다.

1. 표면거칠기란?

 표면거칠기(Surface roughness)는 겉보기 미관이 아니라 제품의 기능을 좌우하는 설계 변수이다!

표면의 미세한 요철 분포는 실제 사용 환경에서 마찰과 마모 속도를 바꾸고, 응력 집중을 통해 피로균열의 발화점을 만들며, 씰링부 누설이나 코팅 박리 같은 품질 문제와도 연결된다. 동일 재질과 형상이라도 거칠기를 어떻게 설계 및 관리하느냐에 따라 효율, 수명, 신뢰성이 달라진다. 그래서 제조 현장에서는 거칠기의 정의-측정-도면 표기를 세트로 다룬다.

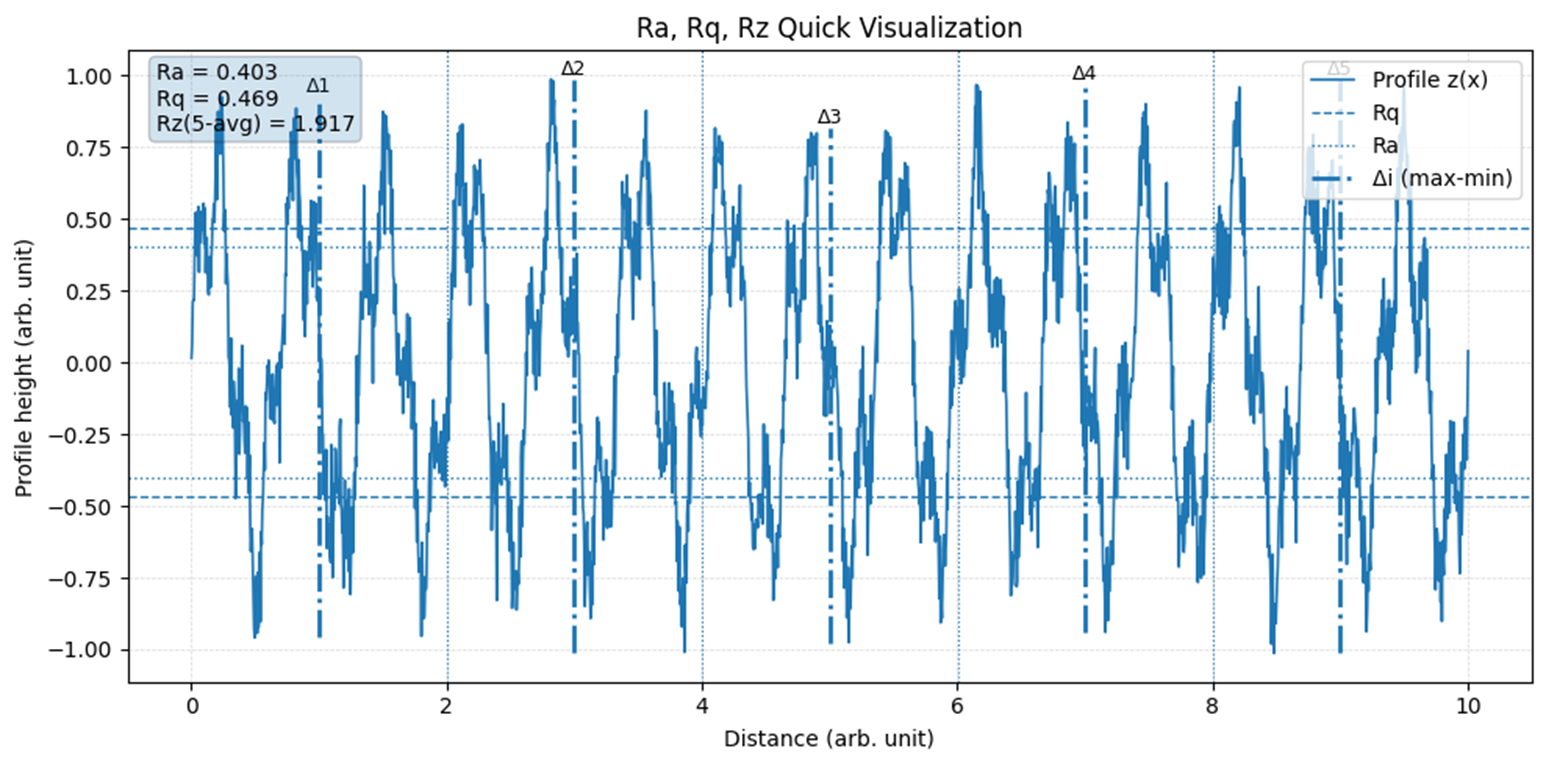

2. 기본 표면거칠기 지표 : Ra, Rq, Rz

 Ra는 평균, Rq는 피크에 더 민감, Rz는 극단값(스크래치, 홈)에 민감한 특징이 있다.

• Ra(산술 평균 거칠기): 측정 길이 내 높이 편차의 절댓값 평균으로, 이해 및 비교가 쉽지만, 평균을 사용하므로, 극단 피크/밸리를 숨길 수 없다는 특징이 존재한다.
• Rq(RMS 거칠기): 제곱 평균 방식이라 날카로운 돌기에 민감하다.
• Rz(ISO, 5구간 피크-밸리 평균): 스크래치, 홈처럼 기능에 치명적인 극값 변화를 확인하기 좋다. 다만 Rz 정의가 표준마다 다를 수 있으므로(ISO vs 과거 DIN 10-point) 도면에 반드시 표준을 명시해야 한다.



Tip) 평균의 특성 때문에 평균만 보는 순간 놓치는 경우가 생긴다. Ra + Rz(또는 Rq)를 조합해 보는 습관이 안전하다. 그러나, 다양한 연구나 제품 기준에서는 보통 Ra값을 요구하는 경우가 많다.



3. 측정 방식의 이해: 접촉식 vs 비접촉식

 표면, 소재, 형상에 따라 측정 방식의 장단점이 극명하다.



 접촉식(스타일러스)는 표준화가 잘 되어 있고 금속, 난반사 표면에 강하다. 다만, 탐침 반경이 크면 미세 피크를 따라가지 못하고, 추적력이 크면 연한 코팅에 흔적을 남겨 표면을 더욱 나빠지게 할 수 있다.

 반면, 비접촉식 광학식(간섭계/공초점/레이저)은 빠르고 3D 데이터를 얻기 쉽지만, 반사율, 투명도, 경사에 민감하고 결측 보정이 필요하다.



따라서 실무에서는 시편/소재/형상을 보고 방식을 고르고, 가능하며 상호 검증으로 신뢰도를 높인다.



4. 공정별 Ra 기준 범위

 표면거칠기 숫자는 출발점일 뿐, 최종값은 공구, 재질, 조건, 열/진동 상태에 좌우된다.



실무에서 자주 보이는 Ra 기준 범위(μm)를 감으로 익혀 두면 협의가 수월하다.



• 선삭: 0.8-6.3 / 밀링: 0.4-3.2 / 연삭: 0.2-1.6
• 호닝: 0.1-0.4 / 래핑, 폴리싱:0.05-0.2 / 슈퍼피니싱: 0.01-0.05
• (참고) 자기연마(MAF): 0.02-0.2

Tip)  제품의 표면거칠기 요구치를 무조건 낮게 잡으면 비용이 급증한다. 기능에 필요한 최소치만 요구하는 것이 현명하다.



5. 현장에서 자주 겪는 문제와 빠른 처방

 문제 유형별로 어느 지표를 줄이고/늘릴지가 감이며, 실력, 짬이다.



• 누설/씰링 불량: Rz를 낮추고, 재질비(Rmr%)를 높인다. 밸리가 과하면 Rvk를 조정한다.
• 마찰 과다: Ra/Sa를 낮추고 피크(Rpk)를 억제한다. 윤활유 보유를 위해 Rvk를 미리 확보한다.
• 피로 균열: 피크 제거(Rsk ≤ 0)와 Rz, Rku 관리가 중요하다.
• 코팅 박리: 바탕면 거칠기는 너무 매끈해도, 너무 거칠어도 문제다. 적정 거칠기와 표면 청정, 프리트리트먼트를 병행한다.

6. FAQ - 현업에서 많이 묻는 질문

Q. Ra와 Rz 중에 뭘 더 봐야 하나요?

A. 목적에 따라 다르다. 평균 수준은 Ra, 극단 결함 민감성은 Rz가 잘 드러난다. 스크래치, 씰링 민감 공정이면 Rz Rmr%를 함께 본다.



Q. Ra가 같아도 손으로 만지면 느낌이 다른 이유는?

A. 분포 모양(Rsk, Rku)과 피크/밸리 구조가 다르기 때문이다. 재질비(Rmr%)와 Rpk/Rvk를 확인하라.



Q. 2D 대신 3D가 필요한 경우는?

A. 윤활, 마찰, 광학처럼 면적 특성이 핵심일 때 Sa, Sq, Sdr, Str 같은 3D 지표가 유리하다.



7. 한걸음 더 - 데이터 기반 관리의 흐름

 최근에는 실시간 신호 + 머신러닝으로 예측 및 제어까지 연구가 이루어진다.



최근 가공 중 힘/진동 신호를 실시간으로 수집해 웨이블릿, 스펙트럼 특징을 뽑고, 이를 머신러닝, 딥러닝 등과 결합해 Ra/SR을 예측 및 보정하는 흐름이 활발하다.



표면거칠기는 더 이상 사후 측정값이 아니라 공정 제어의 입력이 되고 있는 추세이다.

8. 마무리: 오늘의 핵심

 표면거칠기(Surface roughness)는 기능성과 수명의 핵심 지표다. Ra, Rq, Rz를 상황에 맞게 조합하라. 측정 방식은 시편과 목적에 맞추고, 도면은 필요 최소치 + 표준을 명확히 적는다. 그러면 품질과 비용의 균형을 잡을 수 있다.
